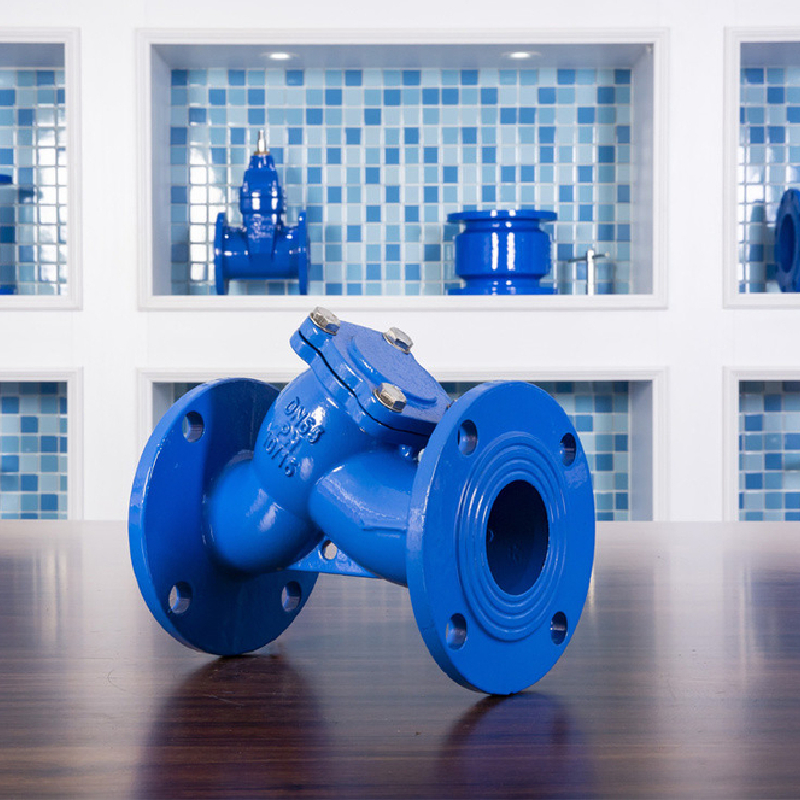

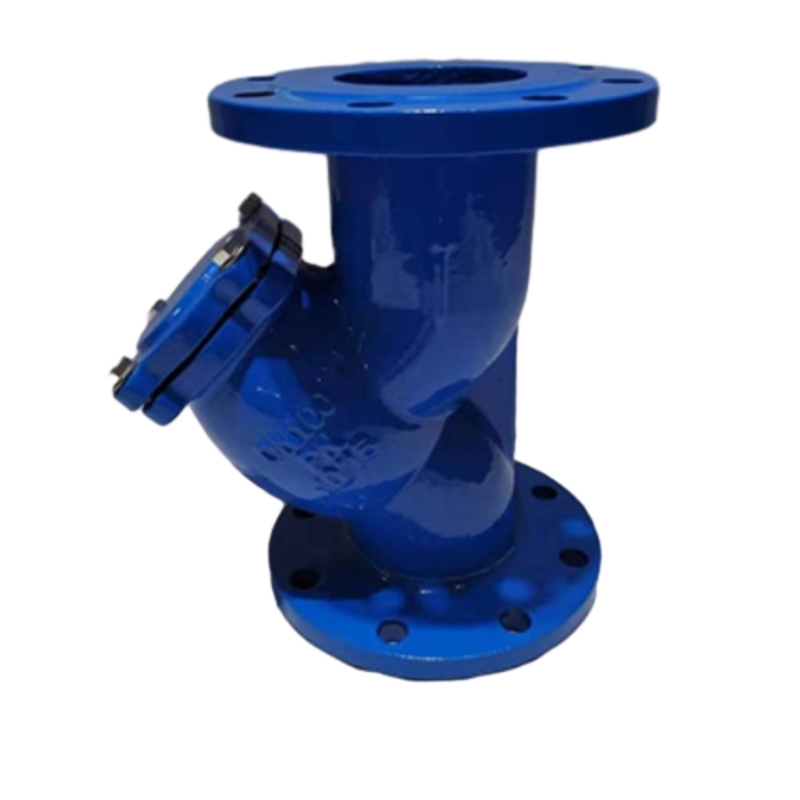

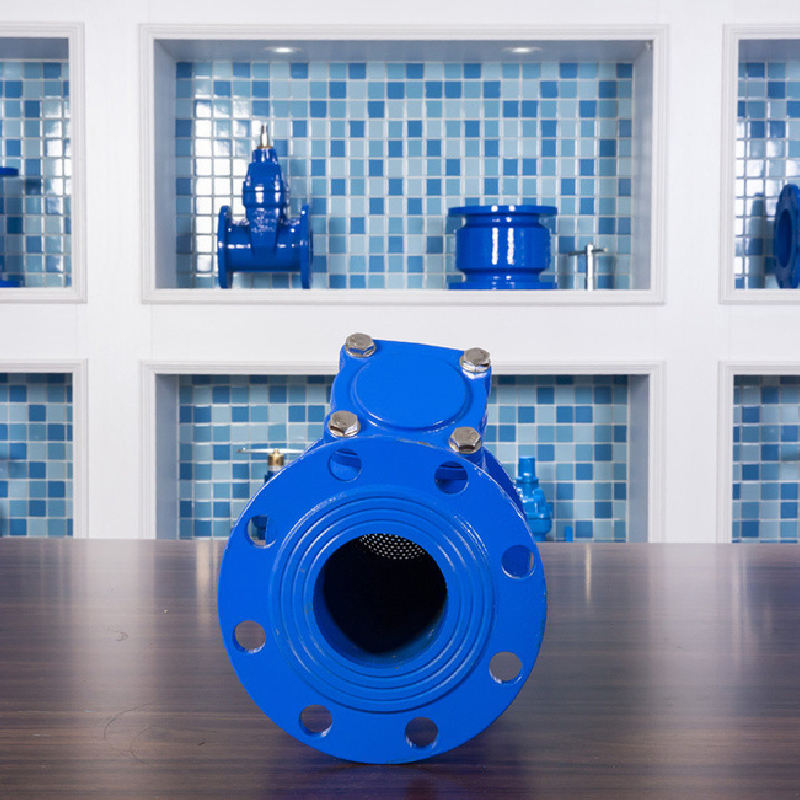

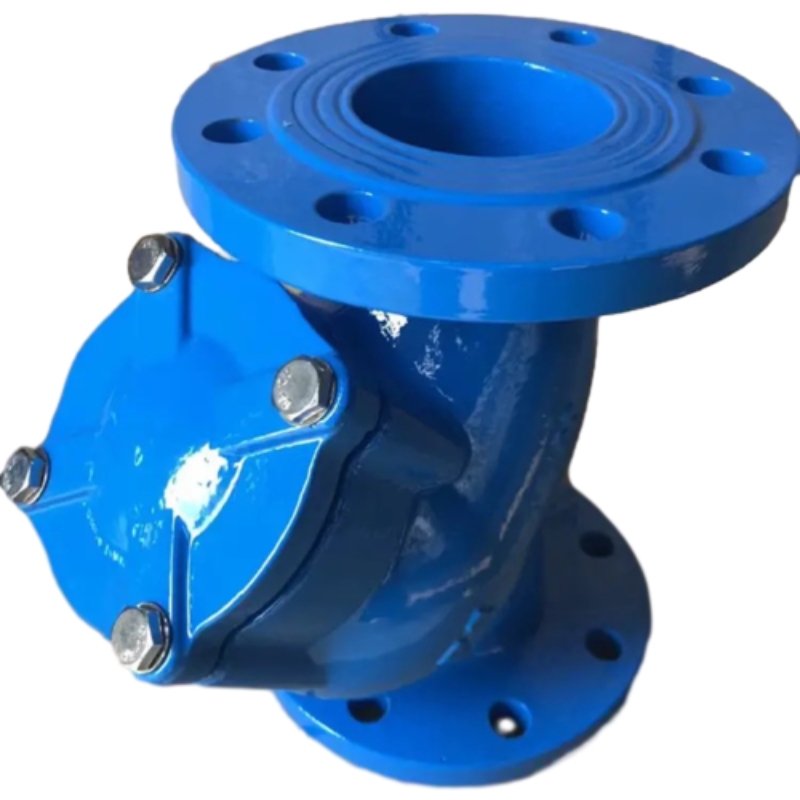

Y Тип цедка

Структурата на Y-тип филтър има ниска устойчивост и удобно изхвърляне на канализацията.

Причината, поради която филтърният екран е направен във формата на цилиндрична филтърна кошница, е да се увеличи якостта си, която е по-силна от еднослоен екран, а капакът на фланеца в долния край на интерфейса с форма на Y може да бъде отрязан за периодично премахване на частиците, депозирани във филтърната кошница.

Y-тип филтър има характеристиките на напредналата структура, малката съпротивление и удобното изхвърляне на канализацията. Подходящата среда на Y-тип филтър може да бъде вода, масло и газ. Като цяло, водната мрежа е 18-30 мрежа, вентилационната мрежа е 10-100 мрежа, а мрежата за преминаване на масло е 100-480 мрежа. Филтърът за кошница се състои главно от свързваща тръба, основна тръба, филтърно синьо, фланец, капак на фланец и крепежни елементи. Когато течността влезе във филтърното синьо през основната тръба, плътните примеси се блокират във филтърното синьо, а чистата течност преминава през филтърното синьо и се изхвърля от изхода на филтъра.

1. Хубаво моделиране, отвор за изпитване на налягане е предварително зададен върху тялото.

2. Удобна и бърза употреба. Възможно е, според изискването на потребителя, да промените завинтливия щепсел върху тялото в клапан с топка и да се остави изходът му да се свърже към канализационната тръба, това може да направи направено за драгиране на канализацията с натиск, докато не се отстранява капакът.

3. Филтриращите екрани с различна точност на филтриране могат да бъдат предоставени според изискването на потребителя, което прави филтриращия екран по -почистен по -удобно.

4. Течният канал е проектиран научно и разумно, с по -малка устойчивост на потока и по -голям поток. Общата площ на мрежата идва като 3-4 пъти по-голяма от тази на DN.

5. Телескопичният тип прави инсталацията и отстраняването по -удобно.

Y Тип функция на цедка

В различни индустриални приложения ефективната работа на машините и системите е от първостепенно значение. Един от съществените компоненти, които гарантират надеждността и дълголетието на тези системи, е цедката от тип Y. Често се пренебрегва, това устройство играе инструментална роля за поддържане на целостта на течността.

Основната функция на цедка от тип Y е да филтрира нежелани отломки и частици от потока на течността. Това може да включва мръсотия, ръжда, мащаб и други замърсители, които потенциално биха могли да причинят повреда на помпи, клапани и друго оборудване надолу по веригата. Чрез ефективно улавяне на тези примеси, Y от тип предпазва цялата система, намалявайки разходите за поддръжка и предотвратявайки неочакван престой.

Това, което отличава цедката от тип Y освен другите устройства за филтриране, е неговият уникален дизайн. Наречен за своето Y-образно тяло, цедката разполага с екран, който улавя прахови частици, като същевременно позволява на течността да премине. Този дизайн улеснява лесната поддръжка; Когато цедката се запуши, тя може лесно да се почисти или замени, без да се нарушава потока на системата. Това удобство е значително предимство в средата, при която непрекъснатата работа е от решаващо значение.

Y Тип цедките обикновено се използват в различни индустрии, включително пречистване на вода, химическа обработка и нефт и газ. Те могат да се използват както в хоризонтална, така и в вертикална конфигурация на тръбопровода, което ги прави многостранни за различни приложения. Разбирането на специфичните изисквания на вашата система ще ви помогне при избора на подходящата цедка от тип Y, гарантирайки оптимална производителност и защита.

В заключение, цедката от тип Y е съществен компонент в много системи за обработка на течности. Функцията му се простира отвъд просто филтриране; Той повишава надеждността на цялата операция, като в крайна сметка гарантира ефективност и ефективност на разходите. Инвестирайки в правилната цедка от тип Y, предприятията могат да защитят своето оборудване и да поддържат плавни оперативни потоци, подчертавайки важността на това често оценено устройство.

От DN15 до DN400: Как тази цедка от тип Y се превръща в тръбопровод от отпадъци

Оболове за Y-тип на Storaen задава стандарта за универсална защита на тръбопровода, предлагайки ненадминат диапазон на размера-от компактен DN15 (0.5 ”) до индустриален клас DN400 (16 ”)-които се адаптират безпроблемно към жилищни, търговски и тежки приложения. Като водещ метален цедка и доставчик на цедка от чугун Y, ние комбинираме здрави материали, прецизно инженерство и персонализирани функции, за да осигурим универсално решение за улавяне на ръжда, мащаб, пясък и други твърди вещества във всички мащаби на тръбопровода.

Дизайн на включване на размера за всяко приложение

1. Миниатюрни системи (DN15 – DN50 / 0,5 ” – 2”)

Идеални за жилищни водопроводни, климатични единици и малки машини, тези Y-тип филтри (напр. DN25) разполагат с лек чугун или въглеродна стоманена тела с резба, осигуряващи лесна инсталация в тесни пространства. Екран от неръждаема стомана от 20–200 (304/316L) премахва частиците до 75 мкм, защитавайки кранове, клапани и помпи от отпадъци, без да се ограничава потока – критичен за поддържане на водното налягане в апартаментните комплекси или търговски кухни.

2. Промишлени тръбопроводи със среден размер (DN65-DN200 / 2.5 ”-8”)

Работният кон на производствените инсталации и комуналните мрежи, тези фланцирани цедки (RF/FF връзки на SH/T3411) издръжливост и ефективност на баланса и ефективността:

Тежка конструкция: QT450 пластични корпуси на желязо или WCB въглеродна стомана издържат на оценките на налягането до 16MPa и температурите от -5 ° C до 450 ° C, което ги прави подходящи за пара, масло и химически среди.
Оптимизирана филтрация: Y-образната конструкция увеличава площта на филтъра с 40% в сравнение с вградените модели, намалявайки спада на налягането и позволява 99% скорост на улавяне за 50–500 μm частици-перфект за защита на помпи, топлообменници и контролни клапани в преработката на храни или нефтохимични линии.

3. Мащабни индустриални системи (DN250-DN400 / 10 ”-16”)

За електроцентралите, рафинериите и морските приложения, нашите огромни цедки от тип Y осигуряват безкомпромисни показатели:

Подсилена структура: Устедените фланци и оребрените тела се справят с 2000 кг товари и потоци с висока скорост, докато централният капак за бързо освобождаване дава възможност за безопасно, ефективно премахване на отломки без разглобяване на тръбопровода-ключ за минимизиране на престоя в непрекъснати производствени среди.
Персонализирани мрежести решения: Изберете 10–480 мрежести филтри (неръждаема стомана или Monel), за да съответства на специфичните нужди на медиите, от грубата филтрация на пясък в охлаждащите водни системи до отстраняването на фини частици във фармацевтичните тръбопроводи.

Универсални характеристики за безпроблемна интеграция

Универсалност на връзката: Предлага се с резбови, заварени или фланцирани краища, нашите Y-типични цедки отговарят на стандартите ASME, DIN и JIS, като елиминират кавгите в глобалните проекти.
Дизайн с ниска поддръжка: накланяема кошница и незадължителният изпускателен клапан позволяват лесно изхвърляне на отломки, без да се отстранява цедката, докато екраните за повторна употреба намаляват експлоатационните разходи с 30% в сравнение с алтернативите за еднократна употреба.
Опции за материали: Изберете от чугун (рентабилен за вода/газ), неръждаема стомана (устойчив на корозия за химикали) или пластично желязо (висока якост за екстремни налягания)-осигуряване на правилните видове цедка за всяко работно състояние.

Защо Storaen води във филтриране в пълен размер

Сертифицирана надеждност: Съответстващи на ISO 9001 и тествани по стандартите на GB/T14382, всеки цедка включва доклад за материали и сертификат за изпитване на налягане, като гарантира безопасността в критичните приложения.
Инженерна експертиза: Нашият екип помага да се избере оптималната цедка от тип Y въз основа на дебита, тип медия и точност на филтрация-дори за нестандартни тръбопроводи (напр. Намаляване на тройници или персонализирани оформления на фланец).

Решете всичките си предизвикателства за отломките си

Независимо дали защитава жилищния нагревател за вода, поддържане на производствената линия на фабриката или осигуряване на охладителна система на морския кораб, цедката от тип Y-тип на Storaen осигурява постоянна работа. Чрез комбиниране на издръжливостта на цедките от чугун Y, адаптивността на фланцовите цедки и точността на Y-тип филтри, ние създадохме универсално решение, което доказва: Когато става въпрос за защита на тръбопровода, един размер не отговаря на всичко-но нашият обхват го прави.

Спасител на химически тръбопровода: Как Y Тип цевките улавят ръждата и защитават помпите и клапаните

При химическа обработка, ръжда, мащаб и метални отломки представляват безмълвна заплаха за помпи, клапани и прецизни инструменти-докато Y-тип цедки на Storaen не стъпват. Инженерни за сурови индустриални среди, нашите видове цедкови лица действат като първата линия на отбрана, осигурявайки непрекъснат поток, докато се предпазва от критично оборудване от щети от скъпо. Ето как нашата цедка от тип Y се превръща в незаменим настойник на химически тръбопроводи.

Прецизна филтрация: Спиране на ръжда в следите му

Уникалният дизайн на филтър Y е от ключово значение за неговата защитна мощност:

Мрежеста броня от неръждаема стомана: Предлага се в 10–480 меша (304/316L), екранът улавя частици до 30 μm – включително люспи от ръжда, заваръчни шлаки и фрагменти от катализатор – със скорост на улавяне 99%. В входящите линии на помпата това предотвратява ерозията на работното колело, докато в контролните клапани спира износването на седалката, което може да доведе до течове или неуспешно регулиране.
Y-образна оптимизация на потока: Ъгълът на корпуса увеличава областта на филтриране с 30% в сравнение с вградените модели, намалявайки спада на налягането и позволява на отломките да се утаят в кошницата, без да се нарушава потока-критичен за поддържане на постоянно налягане в линиите за захранване на реактора или колоните за дестилация.

Издръжливост за агресивни химични среди

Химическите тръбопроводи изискват метални цедки, които устояват на корозия и високи температури:

Материални постижения: Изберете от чугун Y цедки (QT450 Ductile Iron за умерена корозивна среда) или варианти от неръждаема стомана (316L за сурови химикали като сярна киселина), и двете са оценени за температури до 450 ° C и налягане до 16MPA.
Сила на фланци: Флангови цедки (RF/FF връзки на SH/T3411) осигуряват интеграция на течове, с уплътнени фланци, които издържат на топлинно разширяване в тръбопроводите, загряти на пара, предотвратявайки повредите на ставите, които могат да изложат системи на замърсители.

Стратегическо разположение за максимална защита

1. Защита на помпата

Инсталиран нагоре по течението на центробежните помпи, нашата Y-тип цедка блокира частиците на ръжда от увреждащи лопатки на колело, намалявайки вибрациите и удължаващ продължителността на помпата с 25%. В химическите измервателни помпи той предотвратява запушването на седалката на клапана, като гарантира точна доза в процесите на полимеризация.

2. Запазване на клапана

За глобусните клапани и проверка на клапаните в линии с висока чистота, фината мрежа на цедката (200–480 мрежа) спира подмилиметровите отломки от компрометиране на уплътняващи повърхности, като избягва скъпи спиране за ремонти или замествания на клапаните.

3. Стабилност на процеса

Отгоре на топлообменниците или филтрите, той предотвратява замърсяването от отлагания на мащаба, поддържайки ефективността на топлопреминаването и намаляване на честотата на почистване в охлаждащите водни вериги.

Закрийте вашите химически процеси днес

В химическите инсталации, където дори една частица може да наруши производството, цедките от тип Y-та на Storaen доставят прецизността на филтрацията и здравата издръжливост, необходима за защита на помпите, клапаните и целостта на процеса. Чрез комбиниране на усъвършенствана технология на мрежата с устойчиви на химикали материали, нашите видове цедки превръщат рисковете, свързани с ръжда, в спокойствие-така че вашите тръбопроводи могат да работят с пикова ефективност, ден в деня. Разгледайте нашите решения за филтри Y-тип и открийте защо индустриите ни се доверяват, за да поддържаме критичните им системи чисти, безопасни и работещи силно.

Какво е цедка от тип Y и как работи?

AY тип цедка е решаващ компонент в течните системи, предназначен да филтрира примесите и отломките от тръбите. Уникалната му конфигурация с форма на Y позволява ефективен поток, като в същото време минимизира спада на налягането. Церецата разполага с мрежест екран, който улавя частиците, когато течността преминава, като гарантира, че вашата система работи гладко и ефективно.

От какви материали е направена цедката от тип Y?

Нашата цедка от тип Y е изградена от висококачествена неръждаема стомана, осигуряваща отлична устойчивост на корозия и издръжливост. Този избор на материали гарантира дълголетието и надеждността, което прави нашата цедка подходяща за различни приложения в различни индустрии, включително вода, нефт и газ.

Може ли цедката от тип Y да бъде инсталирана в някакво положение?

Да, цедката от тип Y е универсална и може да бъде инсталирана в хоризонтални или вертикални ориентации. Препоръчваме обаче да следвате конкретни указания за инсталиране, за да се поддържа оптимална производителност и да се гарантира ефективна филтрация. Винаги се отнасяйте към Ръководството за продукти за най -добри практики.

Как да почистя или поддържам цедката от тип Y?

Поддържането на цедката от тип Y е сравнително проста. Препоръчваме периодични проверки въз основа на чистотата на течността и състоянието на екрана на окото. За да почистите, можете да развиете капачката на цедка, да извадите мрежата и да я изплакнете с вода или да използвате подходящи разтвори за почистване. Редовната поддръжка помага да се гарантира дългосрочната функционалност и намалява потенциалния престой.

Каква е максималната оценка на налягането за цедката от тип Y?

Нашата цедка от тип Y е проектирана да се справи с максимална оценка на налягането до 150 psi, което го прави подходящ за повечето стандартни приложения. Въпреки това, моля, консултирайте се с спецификациите на продукта за подробна информация за градиентите на налягането, тъй като използването на цедката над номиналния му капацитет може да доведе до проблеми във вашата система.

Подходяща ли е цедката от тип Y за приложения с висока температура?

Да, нашата цедка от тип Y е проектирана да издържа на високи температури, които обикновено се срещат в промишлени приложения. Конструкцията от неръждаема стомана гарантира, че цедката поддържа целостта си дори при изключителна топлина. За конкретни температурни ограничения, моля, вижте спецификациите на продукта за подробни насоки.

Какви размери са налични за цедката от тип Y?

Ние предлагаме цедката от тип Y в различни размери, за да отговорим на вашите специфични нужди, вариращи от 1 инч до 6 инча в диаметър. Моля, проверете нашия списък с продукти за наличните размери и изберете този, който най -добре съответства на размерите на вашия тръбопровод.
