Водеща релса

Място на произход: Хебей, Китай

Гаранция: 1 година

Персонализирана поддръжка: OEM, ODM, OBM

Име на марката: Storan

Номер на модела: 2008

Материал: HT200-HT300

Точност: Персонализирано

Режим на работа: Персонализиран

Тегло на артикула: Персонализирано

Капацитет: Персонализиран

Спецификация: с дължина 1500-4000 мм или персонализиране

Повърхност: T-Slots

Твърда на работната повърхност: HB160-240

Повърхностна обработка: Обработка

Процес на леярна: Пясък с смола пясък

Рисуване: Грунд и боядисване на лица

Повърхностно покритие: Маслото от мариноване и пластмасово облицовка или покрито с антикорозионна боя

Прецизна степен: 2-3

Работна температура: (20 ± 5) ℃

Опаковка: Кутия от шперплат

Време за водене

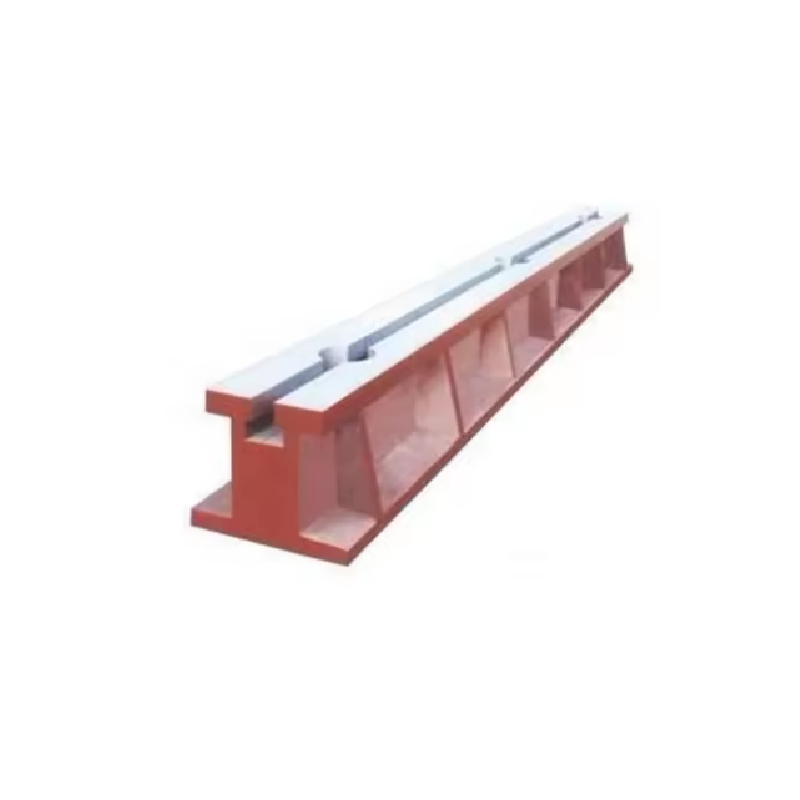

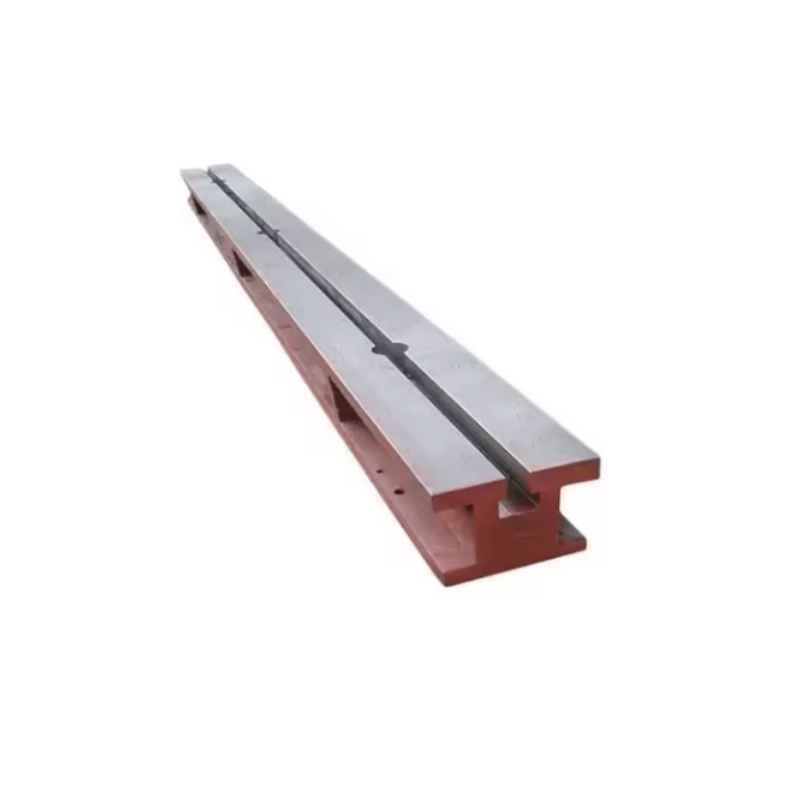

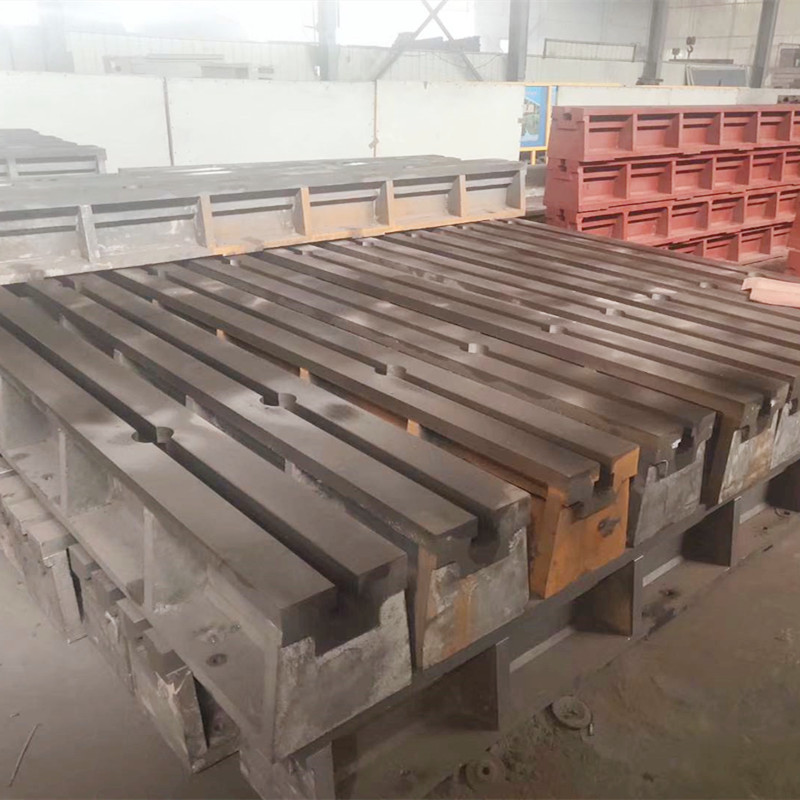

Продуктите на чугун T-Groove са известни още като: заземяваща релса, заземяваща релса на T-Groove, земна греда, желязо от смлян жлеб, желязо от фундаментална жлеба, платформа с единична T-Groove, Земя от чугун.
Основната цел на наземната релса на чугун T-Groove е да я проектира и сглоби в платформа за отливки на лъча въз основа на неподвижните точки на оборудването. Използва се главно за монтажа, тестването, заваряването и проверката на голямо оборудване.

Материалните предимства на наземните релси от чугун T-Groove:
Предимствата на наземните релси на чугун T-Groove: Използвайки чугунени наземни релси, не е необходимо да ги превръщате в големи платформи, което спестява материални разходи и заема малко пространство, което води до висока ефективност на разходите.

Материалът на чугунната железа T-Groove заземява релса с висока якост HT200-250, с трудова повърхностна твърдост на HB170-240. Кастингът е претърпял два кръга изкуствено отгряване при 600 ℃ -700 ℃ или естествено стареене в продължение на 2-3 години, за да се премахне напълно вътрешното напрежение, със стабилна точност и добра устойчивост на износване.

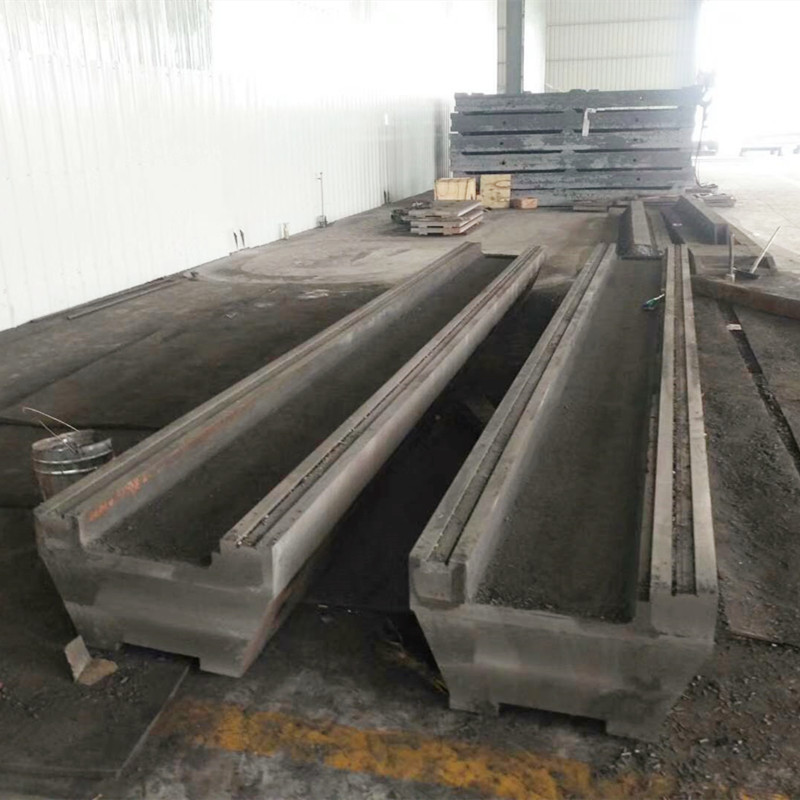

Леене на смола за пясък: Как производството на релса осигурява стабилност

Прецизността в линейните водещи релси започва с производствени постижения. Storaen използва усъвършенствани пясъчни смоли, за да инженерира линейни релси на тежкотоварни линейни релси, които осигуряват ненадмината стабилност за аерокосмически, автомобилни и тежки индустриални приложения. Ето как нашият процес осигурява надеждност и производителност във всички видове релси:

1. Материално съвършенство: чугун HT200-HT300 за индустриални нужди

Отстъпването на смола пясък започва с избора на HT200-HT300 сив чугун (160–240HB твърдост), избран за:

Балансирана сила: 200–300MPA якостта на опън поддържа 5–50 тона движещо се оборудване, идеално за тежкотоварни линейни релси.
Устойчивост на напрежение: Еднообразната структура на зърното намалява вътрешния стрес с 40% срещу леене на зелен пясък, като свежда до минимум изкривяването в среди на 10 ° C – 40 ° C за последователни производители на машинни релси.

2. Прецизно формоване за сложни геометрии

Самосъскателната смола пясък позволява сложни видове водещи релси с тесни допустими отклонения:

Точност на CNC-Pattern: размери на T-Slot (ширина 14–36 мм, дълбочина 8–20 мм), постигнати с ± 0,1 мм точност за безпроблемна интеграция със системи за автоматизация.
Стабилност на сърцевината: Вътрешните ядра поддържат 0,05 мм/м права, предотвратявайки дефекти и осигуряване на плоскост от клас 2–3 (≤0,02 мм/м за релси от 2000 мм) – критично за прецизно подравняване.

3. Топлинна обработка за издръжливост и стабилност

Процесът от 3 стъпки повишава производителността на железопътния транспорт:

Отслабване на напрежението (550 ° C/4H): елиминира 90% от напрежението на леене, за да се предотврати деформацията по време на обработка/транспорт.
Нормализиране: Рафинира структурата на зърното за 2 пъти по-голяма устойчивост на износване в приложения с висок цикъл (10 000+ цикъла на натоварване).

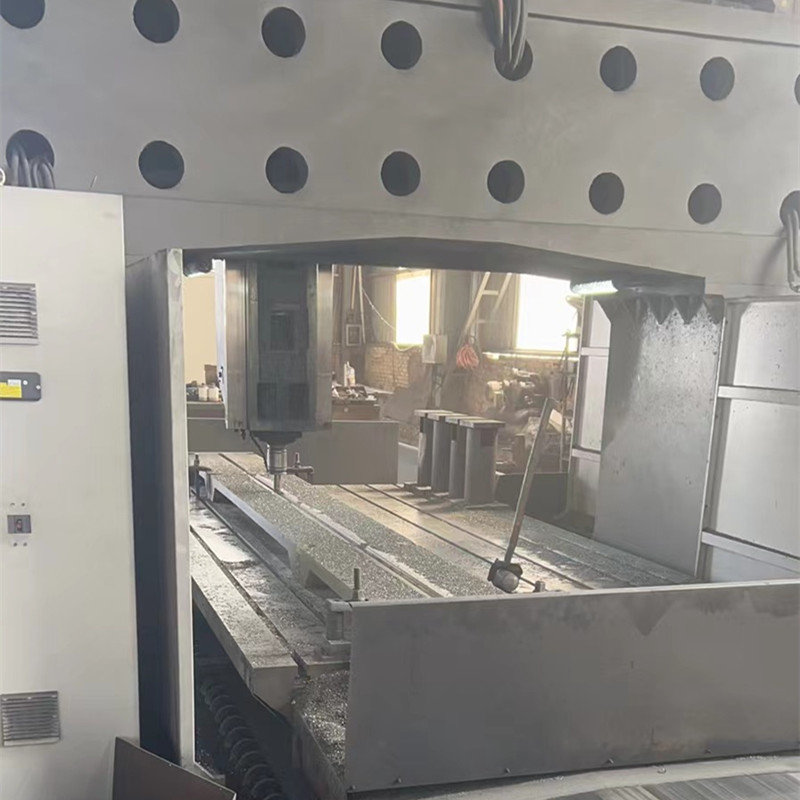

Повърхностно смилане: завършва до RA ≤1.6 μm за плавно движение и минимално триене в автоматизирани системи.

4. Персонализиран капацитет за оразмеряване и товар

Storaen се адаптира към всички Ръководства размера на релсата и нуждите на натоварването:

Стандартен диапазон: дължина 1500–4000 мм, ширина 200–500 мм за обща употреба; Персонализирани размери до 6000 мм за огромни машини.
Подсилен дизайн: Уеб структурите увеличават товарния капацитет с 30% (до 80 тона/м) без добавено тегло, идеален за аерокосмически монтаж, изискващ прецизност и мобилност.

5. Предимството на кастинга на Storaen

Универсалност: произвежда всички видове водещи релси-от леки прецизни релси до здрави тежкотоварни модели-с еднаква точност.
Осигуряване на качеството: 3D лазерно сканиране/CMM тестването гарантира спазването на GB/T 1958-2017/ISO 1101, подкрепено от 1-годишна гаранция срещу размерен дрейф.
Ефективност: 500бр на ден на ден осигурява стандартни релси за 7 дни, персонализирани решения за 4–6 седмици – балансиране на скоростта и стабилността.

Стабилността в линейните водещи релси е проектирана, а не случайна. Пясъкът с смола на Storaen съчетава първокласни материали, прецизно формоване и строга топлинна обработка, за да се доставят тежки линейни водещи релси и релси на машинните водещи, които отговарят на най -трудните индустриални изисквания. Разгледайте нашите видове ръководства днес и изпитайте разликата, която напредналият производството прави в производителността на оборудването и дълголетието.

Как водещите релси заместват повърхностните плочи от чугун за икономия на разходи

Традиционните повърхностни плочи от чугун доминират в промишленото сглобяване и проверка, но техните обемни, фиксирани размери и високи разходи за поддръжка предизвикват съвременната ефективност на производството. Storaen представя линейни ръководства като рентабилна алтернатива, осигурявайки прецизност, гъвкавост и до 30% общи икономии на разходи в сравнение с конвенционалните табели. Ето как нашите видове ръководства за релси предефинират индустриалния участък:

1. Дизайн на пестенето на пространство: 50% намаляване на отпечатъка

Чугунните табели (напр. 2000x1500mm) изискват обширно подово пространство и тежки основи, но линейните релси на Storaen’s Heavy Duty предлагат модулни, опростени решения:

Вертикална и хоризонтална гъвкавост: вертикални водещи релси (напр. Модели на височина 1500 мм) се монтират вертикално по стени или стойки, създавайки 3D работни пространства за сглобяване, без да се жертва площта на пода – идеална за компактни роботизирани клетки или автоматизирани станции за заваряване.
Персонализиращи се дължини: Стандартният размер на релсата варира от 1000–4000 мм, с безпроблемно сплайсиране за огромни приложения (до 6000 мм), намалявайки материалните отпадъци с 40% срещу отрязания до размер от чугун.

2. рентабилна точност без компромиси

Докато чугунните плочи постигат плоскост от клас 2 (≤0.02 мм/м), линейните релси на Linear Guides на Storaen съвпадат с тази точност при 30% по-ниска пътеводителска цена на железопътната линия:

Ефективност на материала: HT200 Construction Construction (180HB твърдост) използва 25% по -малко материал от твърдите повърхностни плочи, като същевременно поддържа 50 тона/m товарен капацитет, балансираща твърдост и икономика.
Намалена поддръжка: Обработването на маслените покрития срещу корозия (дебелина 5 μm) предпазва от охлаждаща течност и влажност, удължавайки експлоатационния живот с 2x в сравнение с некомпокритите плочи, които изискват годишно повторение (5000 долара+ разходи за големи плочи).

3. Адаптивност за динамични работни потоци

Фиксираните чугунени плочи се борят с промяната на производствените нужди, но нашите видове водещи релси се отличават с гъвкавост:

Модулен дизайн на T-слот: 14–36 мм широки слотове (± 0,1 мм толеранс) Приемете скоби за бързо освобождаване, роботизирани рамена или инструменти за измерване, като позволяват 5-минутна конфигуриране на закрепване спрямо 2+ часа за настройки на базата на плочи.
Тежка ефективност: Подсилени тежкотоварни линейни релси (80 тона/м натоварване) поддържат голямо оборудване като компоненти за щамповане на пресата или секции за аерокосмически фюзелажи, като подменяте сглобки с много плочи с единични железопътни системи, които опростяват подравняването.

4. Стойното предложение на Storaen: Повече от просто икономии на разходи

Бързо внедряване: Предварително обработваните релси са готови за монтаж, като времето на рязане на настройка с 60% в сравнение с изравняването и закрепването на чугунени плочи.
Персонализирани решения: Нуждаете се от антимагнитни покрития за сглобяване на електроника или големи размери на релсата за производство на вятърни турбини? Нашият екип на OEM доставя персонализирани релси за машини за 4–6 седмици, без минимални поръчки за поръчка.
Осигуряване на качеството: Всяка железопътна линия отговаря на GB/T 1958-2017 Геометрични отклонения и включва 1-годишна гаранция-намалявайки риска от инвестиране в по-ниски резултати от бюджетните алтернативи.

5. Приложения, при които икономията на разходи отговаря на ефективността

Автомобилния сглобяване: Сменете 3M² чугуващи се плочи с две 2000 мм тежкотоварни линейни релси на водача, спестявайки 10 000 долара за предварителни разходи и 20% етажно пространство за подравняване на блока на двигателя.
Аерокосмически инструменти: Леки линейни водещи релси (30% по -леки от еквивалентните плочи) намаляват изискванията за натоварване на крана по време на проверка на компонентите на крилото, намалявайки експлоатационните разходи за енергия.
Обща обработка: Преносими видове релси (50–100 кг тегло) Елиминирайте необходимостта от постоянни инсталации на плочи, идеални за работни магазини с често преконфигуриране на оборудването.

Не позволявайте остарелите чугунени плочи да източват бюджета и подовото си пространство. Линейните релси на Storaen’s Linear Guides осигуряват необходимата точност на част от цената, с модулност, за да бъдем доказани в бъдещето на вашите операции. От тежкотоварни линейни релси за индустриални гиганти до персонализирани видове ръководства за релси за нишови приложения, ние предефинираме стойността в решения за управление на работните места. Разгледайте нашите опции за конкурентно ръководство за железопътния транспорт днес и започнете да спестявате, без да жертвате резултатите.

•
• Текст на изображение Описание 1
•
•

Спецификация и модел (дължина x ширина x височина) (единица: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

Техническа спецификация на водеща релса от чугун T-Slot:
