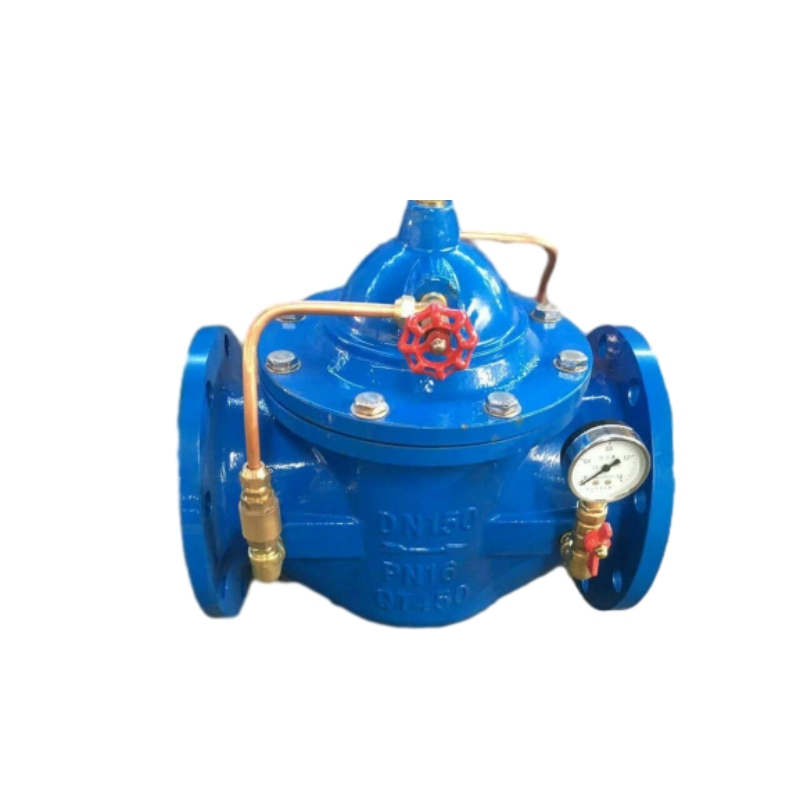

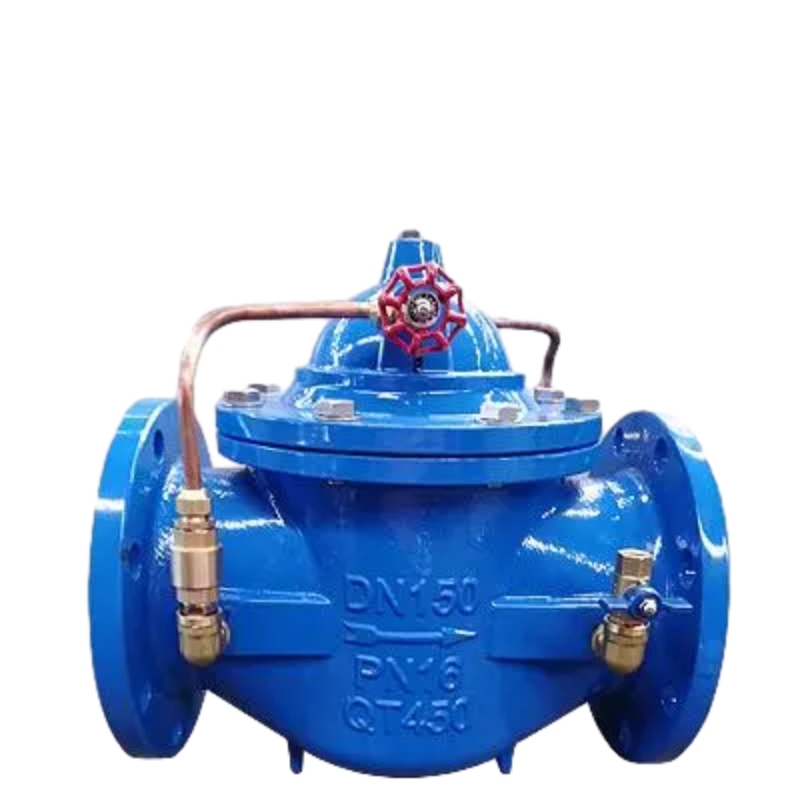

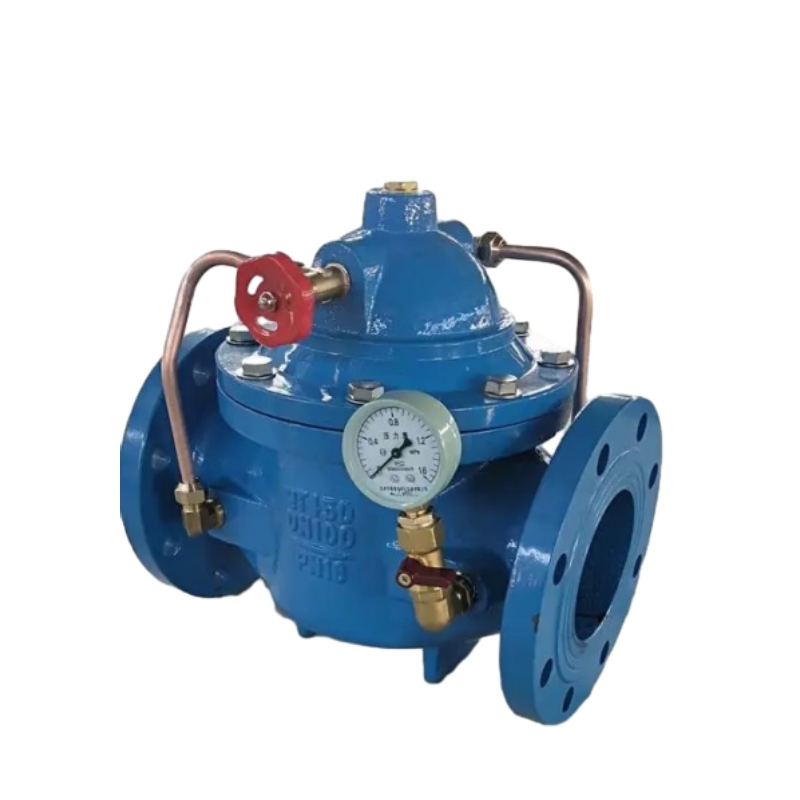

Бавен проверка на затваряне

300x бавно затварящ се проверка на заглушителя има нова структура, добър уплътнителен ефект, ниско съпротивление, голям поток, дълъг експлоатационен живот и т.н. Може да контролира скоростта на основния отвор или затваряне на клапана, може да се регулира със сцената до добро работно състояние, може да бъде феномен на водния чук, за да се постигне ефектът от бавно затваряне на заглушител.

Предимствата на бавните затварящи клапани в съвременните приложения

В сферата на системите за контрол на течностите изборът на технологията на клапаните е от решаващо значение за осигуряване на ефективност и дълголетие. Една от най -въздействащите иновации в тази област е бавният проверка на затваряне, който предлага множество предимства за различни индустриални приложения.

На първо място, основното предимство на бавния проверка на затваряне е способността му да предотвратява воден чук, явление, което възниква, когато течността в движение е принудена да спре или да промени посоката внезапно. Това може да доведе до тежки скокове на налягането в тръбопроводите, което потенциално ще причини повреда както на тръбопроводи, така и на свързаното с тях оборудване. Функцията за бавно затваряне на тези клапани позволява постепенно намаляване на скоростта на потока, ефективно смекчаване на ударни вълни и защита на инфраструктурата.

Освен това, бавните контролни клапани са от съществено значение за повишаване на оперативната ефективност. Чрез контролиране на скоростта на затваряне на клапаните тези устройства намаляват загубата на енергия по време на транзит на течности и минимизират турбулентността в системата. Тази ефективност се превръща в по -ниски оперативни разходи и подобрява общата надеждност на системата, което го прави предпочитан избор в различни сектори, включително пречистване на вода, нефт и газ и химическа обработка.

Друго значително предимство е увеличеният живот на самия клапан. Традиционните контролни клапани, когато са подложени на бързо затваряне, често изпитват прекомерно износване. За разлика от това, бавните затварящи клапани изпитват по -малко стрес по време на работа, което води до намалени разходи за поддръжка и по -дълъг експлоатационен живот. Тази издръжливост е особено изгодна в среди с високо търсене, където редовната поддръжка може да доведе до скъп престой.

В заключение, предимствата на бавните клапани за затваряне са значителни. Способността им да смекчат водния чук, да подобряват оперативната ефективност и да удължават живота на оборудването ги правят основен компонент в съвременните течни системи. Тъй като индустриите продължават да търсят надеждни и рентабилни решения, популярността на бавния проверка на затварянето е предвидено да се увеличи, като втвърдява позицията му като ключов играч в ефективно управление на течности.

"Воден чук Бъстър ": Как 300x бавно затваряне на клапана Tames 99% тръбопровод с конструкции с двойна камери

Бавното затваряне на клапана на Storaen предефинира безопасността на тръбопровода, като интегрира революционна система с двойна вода-камера, специално разработена за елиминиране на разрушителните ефекти на водния чук в помпените системи. За разлика от традиционните проверки на проверка, които рискуват внезапно затваряне на затваряне и налягане, нашият 300x модел съчетава бързо първоначално изключване с контролирано постепенно затваряне, което го прави крайното решение за сгради с високи сгради, промишлени тръбопроводи и пречиствателни станции.

Магията на технологията с двойни камери

В основата на този клапан за превенция на обратния поток лежи хидравличен механизъм от две части:

1. Горни и долни водни камери: Диск в стил бутало разделя клапана на две камери, свързан с точен игла вентил, който регулира потока на течността между тях.

Етап 1: Бързо изключване на аварийните ситуации (80% удар за 2 секунди): Когато помпата спре, дискът се затвори бързо, за да арестува обратен поток с висока скорост, предотвратявайки незабавни повреди на помпите и клапаните, критично за защита на скъпо оборудване като центробежни помпи.
Етап 2: Постепенно облекчаване на налягането (оставайки 20% удар за 10–60 секунди): Игловият клапан контролира потока на водата от горната към долната камера, което позволява на диска да се затваря бавно и равномерно, разсейвайки остатъчното налягане и потискането на върховете на водния чук до ≤1.5x работно налягане – 99% по -ефективно от стандартните клапани на проверката.

Защо двойните камери превъзхождат други видове контролни клапани

Контрол на шума и вибрациите: Бавното окончателно затваряне елиминира „бретонът на водния чук“, намалявайки шума с 40% в сравнение с модели за бързо затваряне-Ideal за жилищни зони или чувствителни към шума съоръжения.
Удължено оборудване живот: Чрез минимизиране на скока на налягането, то намалява износването на уплътнението на помпата с 30% и ерозията на седалката на клапана с 50%, надвишавайки конвенционалните 1/2 еднопосочни контролни клапани или 2-инчови контролни клапани в тежки среди.

Универсален дизайн за различни приложения

Предлага се в размери от 1/2 контролен клапан (DN15) до 2-инчов проверка на клапана (DN50) и след това (до DN600), 300x моделът се адаптира към различни системи:

Опции за материали:

Ductile желязо: рентабилно за промишлена вода/газ (1,0–2,5mpa, -10 ° C -80 ° C).
Месинг: устойчив на корозия за питейна вода или морски приложения (идеален за алтернативи на проверка на неръждаема стомана при настройки с ниско налягане).
Неръждаема стомана 316: Тежка натоварване за химически среди или сценарии с висока температура (до 150 ° C).

Гъвкавост на инсталацията: Фланфирани връзки (RF/FF) отговарят на ASME B16.5 и GB/T 17241.6, като се вписват безпроблемно както в нови тръбопроводи, така и за модернизиране на проекти.

Ключови показатели за ефективност

Активиране на ниско налягане: Започва да се затваря само с 0,05MPa, като гарантира надеждна работа в системите с ниска глава.
Минимално съпротивление на потока: Рационализираният дизайн на диска намалява спада на налягането с 25% в сравнение с проверките на люлеещия се тип, оптимизира енергийната ефективност.
Живот на цикъла: 50 000+ операции без износване на седалката-два пъти средната индустрия за бавно затварящи се контролни клапани.

Изберете правилния контролен клапан за вашата система

Независимо дали се нуждаете от 1/1/2 проверка за малък HVAC контур или голям модел DN300 за промишлено изпомпване, технологията за двойно пробег на Storaen осигурява несравнима защита. За разлика от общите различни видове контролни клапани, които компрометират безопасността или ефективността, нашият 300x модел предоставя три критични предимства в едно: предотвратяване на обратния поток, елиминиране на водата и намаляване на шума.

Надстройте безопасността на тръбопровода си днес с бавно затварящ се клапан, на който инженерите се доверяват. Разгледайте обхвата на Storaen и открийте как интелигентният дизайн трансформира контрола на течностите – защото в тръбопроводите профилактиката винаги е по -добра от ремонта.

Чугун срещу месингови материали: Ръководство за подбор на корозия за бавни затварящи клапани

Изборът на подходящ материал за вашия бавен клапан за проверка е от решаващо значение за осигуряването на дълголетие и производителност, особено когато се справяте с корозивна среда. Storaen предлага две основни варианта – пускане на желязо и месинг – пригодени за специфични индустриални и търговски приложения. Това ръководство ви помага да навигирате в техните различия и да изберете оптималното решение за нуждите на вашия тръбопровод, като същевременно проучвате как те се сравняват с други видове чекови клапани.

1. Чугун: Тежка издръжливост за индустриални строгост

Проверете чугунът на клапана (напр. Ductile желязо QT450) е изборът за сурови, високо налягане. С якост на опън от 450MPa, той издържа на налягането до 2,5 mpa и температурите от -10 ° C до 80 ° C, което го прави идеален за абразивни течности като канализация, промишлена вода или среда, натоварена с частици. Неговата здрава текстура на повърхността осигурява надеждно уплътнение за невъглени за проверка, като свежда до минимум изтичането в системите с висок поток. Докато естествено устойчиви на леки корозиви (рН 6–8), опционалните епоксидни покрития засилват защитата срещу умерени киселини/алкали. Въпреки това, той не е подходящ за морска вода или агресивни химикали – за проверка на неръждаема стомана в тези случаи.

Най -доброто за: промишлени тръбопроводи, инсталации за отпадни води и HVAC системи, където са опасения за абразия и високо налягане. Съчетава добре с пилотни контролни клапани в автоматизирани помпени станции.

2. Месинг: Прецизност и чистота за чиста среда

Месингови клапани (напр. HPB59-1 месинг без олово) се отличават в приложения, изискващи хигиена и устойчивост на неагресивни течности. Гладкото им повърхностно покритие (RA 3.2) отговаря на стандартите на FDA за питейна вода и тръбопроводи за хранителни стоки, което ги прави идеални за системи за питейна вода или морски настройки. По-леки от чугун, те опростяват инсталацията в тесни пространства, като жилищни водопровод с 1/2 еднопосочни контролни клапани. Месингът се съпротивлява на сладка вода, пара (≤150 ° С) и неокситизиращи киселини, но може да се корозира в амоняк или високотемпературна морска вода-по-нататък химически никели от никели, покрити с никел за такива условия.

Най-доброто за: Системи за питейна вода, морски приложения и дребномащабни индустриални настройки (напр. 2-инчови контролни клапани в захранващите линии на котела). Перфектен за проверка на превенцията на обратния поток в жилищните сгради поради спазването на олово.

Основни фактори на решение

Тип медия: Използвайте чугун за мръсни, натоварени с частици течности; Изберете месинг за чиста вода или медии за хранителни стоки.
Налягане/температура: Чугунът обработва по -високо налягане (до 2,5MPa), но по -ниски темпове (80 ° C макс); Месинговият налягане подхожда на средно налягане (≤1.6MPa) и по -добра топлинна проводимост.
Хигиена и инсталация: Месингът дава приоритет на чистотата и лекотата на инсталиране в малки диаметри; Чугунът предлага ефективност на разходите за големи тръбопроводи (DN50 – DN600).

Кога да обмисля неръждаема стомана

За екстремни корозивни среди (морска вода, солна киселина), от неръждаема стомана на Storaen (304/316L) осигуряват превъзходна устойчивост, макар и на по -висока цена. Те са идеални за клапани за проверка в химически централи или офшорни платформи, където дългосрочната надеждност надвишава първоначалните инвестиции.

Направете правилния избор за вашата система

Изборът между чугун и месинг за вашия бавен проверка на проверка зависи от агресивността, нуждите на налягането на вашата медия и изискванията за хигиена:

Промишлена здравина: Изберете чугун да се справи с абразия и високо налягане.
Чисти системи и малки размери: Изберете месинг за чистота и лесна инсталация.
Екстремна корозия: Надстройка до неръждаема стомана за агресивни химикали или морска употреба.

Материалите на Storaen са проектирани, за да съответстват на различни видове контролни клапани с вашите уникални условия на труд, като гарантират не само предотвратяване на обратния поток, но и трайна работа. Разгледайте нашия обхват днес и защитете тръбопровода си с подходящия материал, изграден за издръжливост, предназначен за ефективност.

Номинално налягане: 1.0MPA-1.6MPA-2.5MPA

Налягане с ниско действие: ≥0.02MPA

Калибър на спецификацията: 50 до 600 мм

Средна температура: 0 до 80 градуса

Приложима среда: Чиста вода

Формуляр за връзка: фланец

Материал на черупката: чугун или месинг

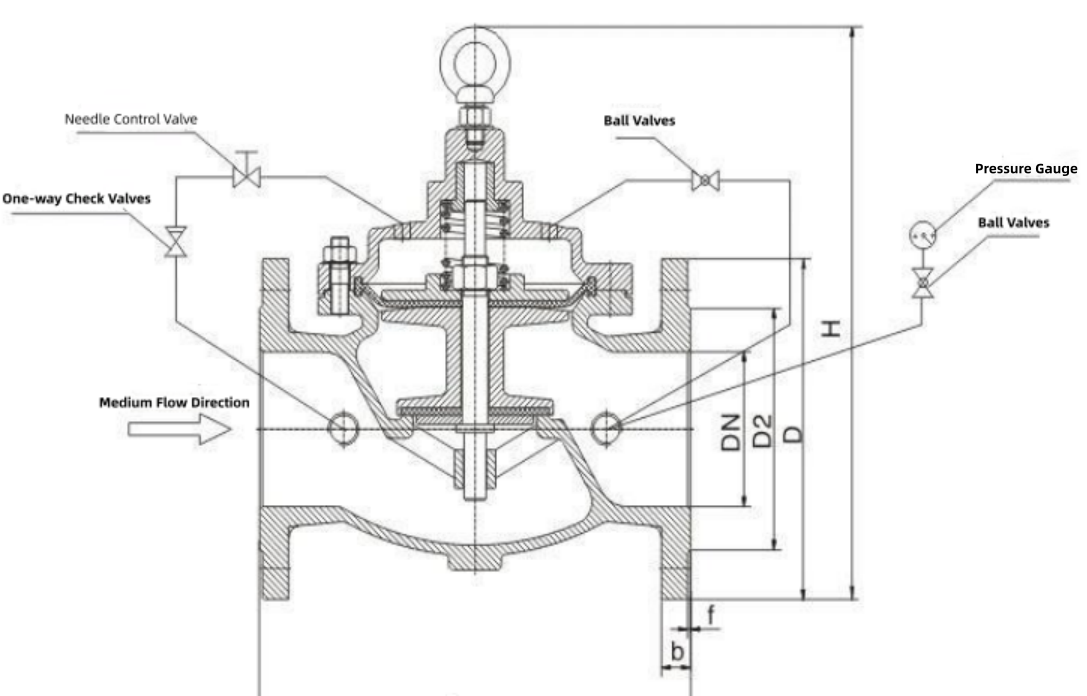

Този клапан има два вътрешни състави на водната камера, диафрагмата под водната камера на прекъсването на водния канал (отрязване на отворена голяма площ близо до зоната на диаметъра на тръбата), диафрагмата на водната камера за помещението за регулатор на налягането, когато помпата спре да работи, поради клапана на клапата на самостоятелното и налягането върху водната камера, така че отрязването се затваря 90% на оставането на 10% от водата, така че да се използва от прерязването на клапана, след като се използва зарязването на клапана след клапата на самостоятелното и налягането върху водата на вода Налягане върху горната водна камера, заедно с увеличаването на налягането върху водната камера, така че прекъсването се затваря бавно до останалите 10% от бавното затваряне на заглушаването на ролята на ролята на заглушителя.

1. Инсталирайте цедка, преди 300x бавно затварящ се патрон за проверка. Можете да изберете да инсталирате a Y-тип филтър или филтър за кошница.
2. Обърнете внимание на посоката на маркировката на стрелката по тялото на клапана по време на монтажа. За да се улесни поддръжката, трябва да остави място около контролния клапан.
3. На позицията трябва да бъде инсталиран стоп клапан със съответния диаметър, при който източникът на вода може да бъде отрязан, когато се поправя проверческият клапан с бавно затваряне 300x.

Бавно затваряне на често задавани въпроси за проверка на клапана

За какво се използва бавният проверка на затваряне?

Бавният проверка на затваряне е проектиран да предотврати обратния поток в тръбопроводни системи, като в същото време минимизира ефектите на водния чук, причинен от внезапни спирки. Позволявайки на клапана да се затваря постепенно, той осигурява плавен преход, който защитава вашата система и удължава живота на вашите водопроводни компоненти.

Как работи бавният проверков клапан за затваряне?

Този клапан работи чрез специализиран дизайн, който използва контролиран механизъм за затваряне. Тъй като потокът на течността спира, клапанът се затваря бавно, а не рязко, предотвратявайки скока на налягането и потенциалните щети. Тази характеристика е особено от решаващо значение при приложения, включващи помпи, котли и други оборудване, чувствителни към хидравлични удари.

Какви материали се използват при изграждането на бавния клапан за затваряне?

Нашият бавен затварящ клапан обикновено е конструиран от висококачествени материали като месинг или неръждаема стомана, като гарантира издръжливост и устойчивост на корозия. Изборът на материали не само повишава производителността, но също така гарантира дълготрайна работа в различни среди.

Може ли бавният проверка на затварящия да бъде инсталиран във някаква ориентация?

Да, нашият бавен проверков клапан е предназначен за универсална инсталация. Тя може да бъде инсталирана или в хоризонтална или вертикална ориентация, което го прави подходящ за различни тръбопроводи. Препоръчваме обаче да се консултирате с указанията за инсталиране за оптимална производителност.

Необходима ли е поддръжката за бавния проверка на затварянето?

Докато бавният проверка на затварянето е предназначен за минимална поддръжка, се препоръчват периодични проверки, за да се осигури оптимална функционалност. Проверката за натрупване, извършване на визуални проверки за течове или износване и гарантирането, че механизмът е без препятствия, ще помогне за удължаване на експлоатационния му живот.

Какви са ползите от използването на бавен проверка на затваряне в сравнение със стандартните контролни клапани?

Основното предимство на бавния проверков клапан за затваряне над стандартните контролни клапани е способността му да предотвратява воден чук, което може да причини увреждащи ударни вълни във водопроводни системи. Освен това, като се затваря бавно, той намалява шума, повишава надеждността на системата и осигурява по-добра цялостна производителност-идеална за приложения с високо налягане.

Може ли този клапан да се използва в търговски приложения?

Абсолютно! Бавният проверка на затваряне е много подходящ както за жилищни, така и за търговски приложения. Способността му да се справя с различните дебити и налягането го прави отличен избор за сгради, промишлени процеси, съоръжения за пречистване на вода и други.
